หลักสามประเภทของเครื่องเป่าขึ้นรูปได้แก่ การขึ้นรูปแบบเป่าอัดขึ้นรูป (EBM) การขึ้นรูปแบบฉีดเป่า (IBM) และการขึ้นรูปแบบเป่าด้วยการฉีดยืด (ISBM) EBM ครอบคลุมกลุ่มผลิตภัณฑ์ที่หลากหลายที่สุด ตั้งแต่ขวดขนาดเล็กไปจนถึงถังขนาด 2,000 ลิตร และแบ่งออกเป็นเครื่องจักรต่อเนื่องสำหรับชิ้นส่วนขนาดเล็ก และเครื่องสะสมสำหรับชิ้นส่วนขนาดใหญ่ IBM ผลิตขวดขนาดเล็กที่มีคอที่แม่นยำ ISBM ผลิตขวด PET ใส ผลิตภัณฑ์ของคุณจะเป็นผู้กำหนดประเภท ค้นหาได้ในตารางด้านล่าง
ผลิตภัณฑ์พลาสติกกลวงทุกรายการจะมาจากหนึ่งในสามตระกูลเครื่องจักร เลือกอันที่ถูกต้องและสายงานของคุณจะคงอยู่ได้นานหลายปี เลือกอันที่ผิด และไม่มีการตั้งค่าใดที่จะช่วยคุณได้
ผู้ซื้อมักจะติดต่อเราหลังจากหาข้อมูลมาหลายสัปดาห์จนสับสน บทความส่วนใหญ่จะแสดงรายการสามประเภท อธิบายแต่ละประโยคเป็นสองประโยค และหยุด ไม่มีใครอธิบายประเภทย่อยได้ และสำหรับคอนเทนเนอร์ขนาดใหญ่ ประเภทย่อยคือการตัดสินใจที่แท้จริง
คู่มือนี้จะแก้ไขปัญหาดังกล่าว เราสร้างเครื่องเป่าขึ้นรูปด้วยการอัดขึ้นรูป ดังนั้นเราจึงรู้จักครอบครัวนี้จากภายใน สำหรับอีกสองประเภท เราจะบอกคุณว่าสิ่งใดทำได้ดีและควรมองหาที่อื่นเมื่อใด รวมถึงอยู่ห่างจากเราด้วย
โดยสรุปสามประเภทหลัก
| อีบีเอ็ม | ไอบีเอ็ม | ไอเอสบีเอ็ม | |
|---|---|---|---|
| มันทำงานอย่างไร | รีดท่อ (parison) และพองตัวในแม่พิมพ์ | ฉีดพรีฟอร์มแล้วเป่า | ฉีดพรีฟอร์ม PET ยืดและเป่า |
| ช่วงขนาด | กว้างที่สุด — ขวดเล็กถึงถัง 2000 ลิตร | เล็ก — โดยทั่วไปจะต่ำกว่า 1 ลิตร | ขนาดเล็กถึงกลาง - ขวดน้ำและเครื่องดื่ม |
| ความแข็งแกร่งของลายเซ็น | ชิ้นส่วนขนาดใหญ่ มือจับ ผนังหลายชั้น | คอที่แม่นยำ ไม่มีเศษเล็ม | ขวด PET ใส แข็งแรง น้ำหนักเบา |
| วัสดุทั่วไป | HDPE, PP, พีวีซี, HMWHDPE | HDPE, PP, PS | สัตว์เลี้ยง |
| สินค้าทั่วไป | กระป๋องเจอร์รี่ กลอง ถัง IBC ถังเชื้อเพลิง ของเล่น | ขวดยา กระปุกเครื่องสำอาง หยด | น้ำ โซดา น้ำผลไม้ ขวดน้ำมันพืช |
การอัดขึ้นรูปเป่า (EBM)
เครื่องเป่าขึ้นรูปพลาสติกแบบอัดรีดจะละลายพลาสติก ดันพลาสติกผ่านแม่พิมพ์เป็นท่อกลวงที่เรียกว่าพาริสัน จากนั้นปิดแม่พิมพ์รอบๆ ท่อแล้วพองด้วยอากาศ พลาสติกจะนำรูปร่างของแม่พิมพ์ เย็นลง และดีดออก
EBM ครอบคลุมผลิตภัณฑ์มากกว่าอีกสองประเภทรวมกัน โดยสามารถจับกับที่จับ (แบบในตัวบนกระป๋องเจอร์รี่) ผนังหลายชั้น และขนาดที่กระบวนการอื่นเข้าถึงไม่ได้ นอกจากนี้ยังใช้เครื่องมือที่ถูกที่สุดในทั้งสามแบบสำหรับชิ้นส่วนที่เทียบเคียงได้
ครอบครัวแบ่งออกเป็นสองสาขา และการแยกนี้มีความสำคัญมากกว่าที่ผู้ซื้อส่วนใหญ่ตระหนัก เราเปรียบเทียบพวกเขาในเชิงลึกในตัวเราตัวสะสมเทียบกับคำแนะนำต่อเนื่อง- นี่คือเวอร์ชันสั้น
เครื่องอัดรีดแบบต่อเนื่อง
เครื่องจักรที่ต่อเนื่องกันพุ่งออกมาจากปารีสอย่างไม่หยุดยั้ง และแม่พิมพ์ก็เคลื่อนเข้ามาเพื่อจับมัน ใช้งานได้ดีกับภาชนะขนาดเล็กที่มีปริมาณมาก เช่น ขวด บรรจุภัณฑ์ที่ใช้สารเคมีรายวัน กระป๋องเจอร์รี่ที่มีความจุสูงถึงประมาณ 15 ลิตร
มี 2 รุ่นในกลุ่มผลิตภัณฑ์ของเรา เครื่องจักรเคลื่อนย้ายแม่พิมพ์รองรับขนาด 2–15 ลิตรพร้อมแคลมป์ตั้งแต่ 40 ถึง 165 กิโลนิวตัน เครื่องจักรแบบแขนโค้งเพิ่มความเร็วและการอัดรีดร่วม 1–6 ชั้นสำหรับชิ้นส่วนขนาด 5–30 ลิตร เรียกดูช่วงเครื่องต่อเนื่องสำหรับผู้เล่นตัวจริงเต็มรูปแบบ
เครื่องสะสม(หัวโกดัง)
เครื่องสะสมประจุจะรวบรวมประจุหลอมเหลวเต็มไว้ในกระบอกสูบสำหรับจัดเก็บ จากนั้นจึงยิงออกไปด้วยการช็อตที่รวดเร็วเพียงครั้งเดียว ความเร็วนั้นก่อตัวเป็นขอบเขตขนาดใหญ่ก่อนที่แรงโน้มถ่วงจะยืดตัวและบางลง ส่วนใหญ่ไม่มีเส้นทางอื่น

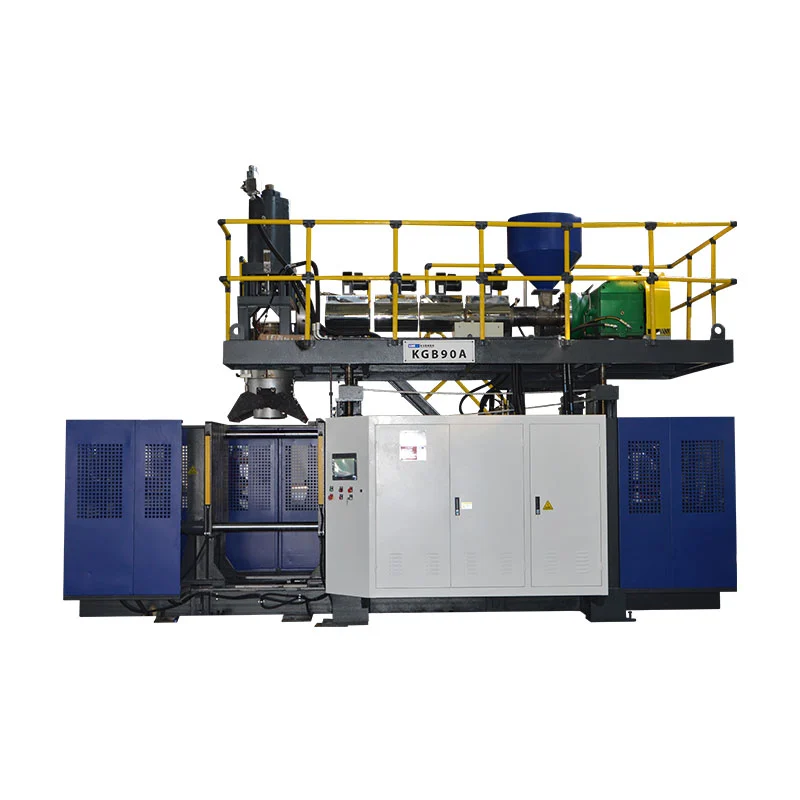

ตัวเลขจริงแสดงมาตราส่วน ของเราKGB80Aทำถังขนาด 30 ลิตรพร้อมแคลมป์ 215 kN และถังสะสมขนาด 5 ลิตร แบบสามสูบKGS1000L-IBCสร้างถัง IBC ขนาด 1,000 ลิตรพร้อมแคลมป์ 1,000 kN และสกรูคู่ 100 มม. ที่ช่วงสะสมสูงสุดที่ตู้คอนเทนเนอร์ 2000 ลิตร และ 1800 กิโลนิวตัน
การฉีดเป่า (IBM)
เครื่องฉีดเป่าขึ้นรูปทำงานในสองขั้นตอนในเครื่องเดียว ขั้นแรก จะทำการฉีดขึ้นรูปผลิตภัณฑ์ที่ขึ้นรูปขั้นต้นที่มั่นคงพร้อมส่วนคอที่เสร็จแล้ว จากนั้นจะถ่ายโอนผลิตภัณฑ์ที่ขึ้นรูปขั้นต้นที่ร้อนไปยังสถานีเป่าและทำให้ร่างกายพองตัว
ผลตอบแทนคือความแม่นยำ ส่วนคอออกมาแบบฉีดขึ้นรูป ดังนั้นเกลียวและพื้นผิวซีลจึงได้ขนาดที่แน่นอนในทุกช็อต IBM ยังไม่ผลิตเศษเหล็กที่หักออก เนื่องจากไม่มีอะไรถูกตัดออก
ข้อเสียคือขนาด IBM เหมาะกับภาชนะขนาดเล็ก โดยทั่วไปจะมีความจุไม่เกิน 1 ลิตร เช่น ขวดยา ขวดเครื่องสำอาง ขวดหยด สำหรับทุกสิ่งที่มีแฮนเดิลหรือวอลุ่มจริง EBM จะเข้ามาแทนที่ Kinggle มุ่งเน้นไปที่ EBM; หากผลิตภัณฑ์ของคุณเป็นขวดยาขนาด 100 มล. ผู้เชี่ยวชาญของ IBM จะให้บริการคุณได้ดีขึ้น และเราจะดำเนินการเช่นนั้น
ฉีดยืดเป่า (ISBM)
เครื่องเป่าขวดพลาสติกแบบฉีดยืดทำให้ขวด PET ใสที่คุณดื่ม โดยให้ความร้อนแก่ผลิตภัณฑ์ที่ขึ้นรูปขั้นต้นของ PET ขึงตามยาวด้วยแกน และเป่าออกด้านนอกพร้อมกัน การยืดสองทิศทางนั้นทำให้โซ่โพลีเมอร์อยู่ในแนวเดียวกัน
การจัดตำแหน่งเป็นความมหัศจรรย์ ช่วยให้ PET มีความใสเหมือนแก้ว แข็งแรง และน้ำหนักเบา ขวดโซดาสามารถทนต่อคาร์บอนไดออกไซด์ด้วยแรงดันได้ที่ไม่กี่สิบกรัม
ISBM ทำงานในสองการตั้งค่า เครื่องจักรแบบขั้นตอนเดียวขึ้นรูปและเป่าผลิตภัณฑ์ที่ขึ้นรูปขั้นต้นในเครื่องเดียว ซึ่งเหมาะกับการทำงานขนาดเล็กและรูปทรงที่กำหนดเอง สายการผลิตแบบสองขั้นตอนซื้อหรือขึ้นรูปพรีฟอร์มแยกกันและเป่าด้วยความเร็วสูง ซึ่งเป็นมาตรฐานสำหรับการผลิตเครื่องดื่มจำนวนมาก งานเครื่องดื่ม PET อาศัยอยู่ที่นี่ ไม่ใช่ใน EBM
เครื่องจักรประเภทใดที่ทำให้ผลิตภัณฑ์ของคุณ?
ผู้อ่านมาถึงพร้อมกับผลิตภัณฑ์ ไม่ใช่กระบวนการ ดังนั้นพลิกโต๊ะ ค้นหาผลิตภัณฑ์ของคุณทางด้านซ้าย และอ่านประเภทเครื่องของคุณทางด้านขวา
| สินค้าของคุณ | ประเภทเครื่อง | ทำไม |
|---|---|---|
| น้ำPET/ขวดโซดา | ไอเอสบีเอ็ม | การยืดทำให้ PET มีความใสและแข็งแรง |
| ขวดยา กระปุกเครื่องสำอาง | ไอบีเอ็ม | คอเป๊ะ ไม่มีเศษเล็ม |
| ขวดใส่ผงซักฟอก/แชมพู | EBM — ต่อเนื่อง | หมุนเร็ว ที่จับ สี ดูลาย |
| กระป๋องเจอร์รี่ (1–15 ลิตร) | EBM — ต่อเนื่อง | ด้ามจับในตัวให้กำลังสูง |
| ถังใส่สารเคมี (30–250 ลิตร) | EBM — ตัวสะสม | คุกหนักต้องเก็บช็อตไว้ |
| ถัง IBC (1000 ลิตร) | EBM - แอคคิวมูเลเตอร์ 3 สูบ | เส้นทางเดียวสู่วัดใหญ่ขนาดนี้ |
| ถังน้ำมันเชื้อเพลิงรถยนต์ | EBM — ตัวสะสมหลายชั้น | ผนังหกชั้นปิดกั้นไอน้ำมันเชื้อเพลิง |
| ถังเก็บน้ำ เรือคายัค ไม้กั้นถนน | EBM — ตัวสะสม | ดูของเราการเป่าและการขึ้นรูปแบบหมุนการเปรียบเทียบ |
อีกทางหนึ่งตั้งอยู่ต้นน้ำของทั้งหมดนี้ หากชิ้นส่วนของคุณอาจแข็งแทนที่จะเป็นกลวง โปรดอ่านของเราการเป่าขึ้นรูป VS การฉีดขึ้นรูปนำทางก่อน
ข้อควรพิจารณาในการซื้อตามประเภท
ประเภทเครื่องจักรเป็นตัวกำหนดรูปแบบการลงทุนของคุณ ไม่ใช่แค่กระบวนการเท่านั้น ผู้จัดการฝ่ายจัดซื้อควรชั่งน้ำหนักปัจจัยสี่ประการก่อนที่จะขอใบเสนอราคาจากผู้ผลิตเครื่องเป่าขึ้นรูป
โครงสร้างราคาภายใน EBM ราคาจะปรับขนาดตามขนาดคอนเทนเนอร์ แรงจับยึด จำนวนสถานี และจำนวนชั้น เครื่องทำขวดและสายการผลิต IBC แตกต่างกันตามลำดับความสำคัญ ไม่มีซัพพลายเออร์ที่ซื่อสัตย์เสนอราคาก่อนที่จะเห็นชิ้นส่วนของคุณ ต้นทุนขึ้นอยู่กับรุ่นเครื่องจักรและข้อกำหนดในการผลิต
การใช้พลังงานระดับพลังงานตามขนาดเครื่อง แค็ตตาล็อกของเราแสดงรายการค่าเฉลี่ยที่แท้จริง: 12–18 kW บนเครื่องจักรขนาด 2 ลิตร, 27–37 kW บนเครื่องจักรขนาด 30 ลิตร KGB80A, 110–150 kW บนสายการผลิต IBC ขอให้ซัพพลายเออร์ทุกรายทราบตัวเลขเดียวกัน จากนั้นเปรียบเทียบพลังงานต่อชิ้นส่วนที่เสร็จแล้ว ไม่ใช่ต่อชั่วโมง
เวลานำและหลังการขายเครื่องจักรสั่งทำพิเศษขนาดใหญ่ใช้เวลาในการสร้างนานกว่าเครื่องจักรบรรจุขวดแบบมาตรฐาน สอบถามว่าใครเป็นผู้ติดตั้งเครื่องจักร ใครเป็นผู้ฝึกอบรมผู้ปฏิบัติงาน และความเร็วในการจัดส่งอะไหล่ไปยังประเทศของคุณ เครื่องจักรที่ไม่มีส่วนรองรับจะกลายเป็นปัญหาในอนาคตกับป้ายชื่อ
ความลึกของซัพพลายเออร์สอบถามว่าผู้ผลิตจ้างวิศวกรกี่คนและมีส่วนประกอบยี่ห้อใดบ้างที่อยู่ภายในเครื่องจักร Kinggle สร้างด้วย Mitsubishi PLC, การควบคุมเซอร์โว MOOG และ OMRON และ Schneider electrics และแสดงรายการเหล่านี้อย่างเปิดเผย ซัพพลายเออร์ที่ซ่อนแผ่นส่วนประกอบมีเหตุผล
ข้อผิดพลาดสามประการที่ผู้ซื้อครั้งแรกทำ
การเลือกประเภทตามราคาแทนสินค้าเครื่องจักรผิดประเภทที่ราคาถูกกว่าทำให้ไม่มีชิ้นส่วนขายได้ ล็อคประเภทก่อน ต่อรองราคาครั้งที่สอง
ละเว้นประเภทย่อย EBM"เครื่องอัดรีด" ไม่ใช่ข้อกำหนดเฉพาะ เครื่องจักรต่อเนื่องไม่สามารถสร้างถังขนาด 60 ลิตรได้ และถังสะสมขนาดใหญ่จะทำให้ขวดสิ้นเปลืองพลังงาน ของเราคู่มือการเลือกห้าขั้นตอนเดินคณิตขนาด
ข้ามการสนทนาที่มีข้อบกพร่องแต่ละประเภทล้มเหลวในแบบของตัวเอง และสเป็คของเครื่องจักรจะเป็นผู้ตัดสินว่าบ่อยแค่ไหน การหนีบที่เล็กเกินไปทำให้มีแฟลชในทุกช็อต อ่านคู่มือการแก้ไขปัญหาข้อบกพร่องของเราก่อนที่คุณจะลงนาม และถามซัพพลายเออร์ของคุณว่าเครื่องป้องกันความล้มเหลวแต่ละครั้งอย่างไร
คำถามที่พบบ่อย
เครื่องเป่าขวดพลาสติกประเภทหลักมีอะไรบ้าง?
เครื่องเป่าขึ้นรูปสามประเภทหลัก ได้แก่ แม่พิมพ์เป่าแบบอัดขึ้นรูป (EBM) แม่พิมพ์เป่าแบบฉีด (IBM) และแม่พิมพ์เป่าแบบยืดด้วยการฉีด (ISBM) EBM ครอบคลุมกลุ่มผลิตภัณฑ์ที่หลากหลายที่สุด และแบ่งออกเป็นเครื่องจักรต่อเนื่องสำหรับบรรจุภัณฑ์ขนาดเล็ก และเครื่องสะสมสำหรับชิ้นส่วนขนาดใหญ่ เช่น ถังและถัง IBC IBM ผลิตขวดขนาดเล็กที่มีคอที่แม่นยำ ISBM ผลิตขวด PET ใส
ความแตกต่างระหว่างการอัดขึ้นรูปและการฉีดขึ้นรูปคืออะไร?
การขึ้นรูปแบบเป่าขึ้นรูปทำให้เกิดท่อกลวงที่ทำจากพลาสติกหลอมเหลว จากนั้นจึงพองตัวภายในแม่พิมพ์ การฉีดเป่าขึ้นรูปขั้นแรกจะทำการฉีดขึ้นรูปผลิตภัณฑ์ที่ขึ้นรูปขั้นต้นที่เป็นของแข็งโดยมีคอที่เสร็จแล้ว จากนั้นจึงเป่าผลิตภัณฑ์ที่ขึ้นรูปขั้นต้นให้เป็นรูปร่างสุดท้าย EBM รองรับช่วงขนาดที่กว้างที่สุด ตั้งแต่ขวดไปจนถึงถังขนาด 2000 ลิตร IBM เหมาะกับขวดขนาดเล็กที่ต้องการขนาดคอที่แน่นอน เช่น ภาชนะบรรจุยา
เครื่องเป่าขึ้นรูปประเภทใดที่เหมาะกับภาชนะขนาดใหญ่ เช่น ถังและถัง IBC
เครื่องฉีดขึ้นรูปแบบอัดรีดแบบสะสม (หัวจัดเก็บ) ทำภาชนะขนาดใหญ่ ตัวสะสมจะเก็บประจุหลอมไว้จนเต็ม จากนั้นจึงยิงออกไปอย่างรวดเร็ว ก่อนที่ส่วนที่หนักจะยืดออกและบางลงตามน้ำหนักของมันเอง กลุ่มถังสะสมของ Kinggle มีตั้งแต่เครื่องจักรขนาด 20 ลิตรไปจนถึงระบบสามสูบสำหรับถัง IBC ขนาด 1,000 ลิตรและคอนเทนเนอร์ขนาด 2,000 ลิตร
เครื่องเป่าขวดพลาสติกชนิดใดที่ผลิตขวดน้ำ PET
เครื่องฉีดยืดเป่า (ISBM) ผลิตน้ำ PET และขวดเครื่องดื่มใส กระบวนการนี้จะยืดผลิตภัณฑ์ที่ขึ้นรูปขั้นต้นที่ได้รับความร้อนตามยาวขณะเป่า ซึ่งจัดแนวโพลีเมอร์และทำให้ PET มีความใสและแข็งแรง ISBM แบบสองขั้นตอน ซึ่งพรีฟอร์มจะถูกขึ้นรูปแยกกันและเป่าในภายหลัง มีบทบาทสำคัญในการผลิตเครื่องดื่มปริมาณมาก
เครื่องเป่าขวดราคาเท่าไหร่?
ต้นทุนขึ้นอยู่กับประเภทเครื่องและสเปค ภายในการขึ้นรูปแบบเป่าขึ้นรูป การชั่งน้ำหนักราคาด้วยขนาดภาชนะ แรงจับยึด จำนวนสถานี จำนวนชั้น และระบบอัตโนมัติรอบๆ เครื่องจักร เครื่องผลิตขวดขนาดเล็กและกลุ่มผลิตภัณฑ์ IBC ขนาด 1,000 ลิตรมีความแตกต่างกันตามลำดับความสำคัญ เส้นทางที่เร็วที่สุดไปยังจำนวนจริงคือการเสนอราคาที่ระบุโดยพิจารณาจากปริมาตร วัสดุ ความหนาของผนัง และเอาต์พุตเป้าหมายของชิ้นส่วนของคุณ
รู้จักผลิตภัณฑ์ของคุณแต่ไม่แน่ใจเกี่ยวกับตัวเครื่องใช่ไหม?
หากคุณกำลังประเมินเครื่องเป่าพลาสติกสำหรับสายการผลิตของคุณ ทีมวิศวกรของเราสามารถช่วยคุณยืนยันประเภทและการกำหนดค่าที่ถูกต้องตามขนาดผลิตภัณฑ์ วัสดุ และเป้าหมายการผลิตของคุณ ส่งรายละเอียดชิ้นส่วนแล้วเราจะตอบกลับพร้อมคำแนะนำที่ระบุ รวมถึงการอ้างอิงอย่างตรงไปตรงมาหากผลิตภัณฑ์ของคุณอยู่ในเครื่องจักรที่เราไม่ได้ผลิต สร้างเครื่องฉีดขึ้นรูปตั้งแต่ปี 2545 โดยมีวิศวกร 15 คนในทีม
สอบถามเครื่องจักรที่เหมาะกับผลิตภัณฑ์ของคุณ →สามประเภท หนึ่งกฎ: สินค้าจะหยิบเครื่อง ขวด PET ไปที่ ISBM คอเล็กที่แม่นยำไปที่ IBM อย่างอื่นทั้งหมด ตั้งแต่ขวดแชมพูไปจนถึงถังขนาด 2,000 ลิตร เป็นของการขึ้นรูปแบบเป่าขึ้นรูป โดยแยกระหว่างอย่างต่อเนื่องและสะสมเครื่องจักร ค้นหาผลิตภัณฑ์ของคุณในตารางค้นหา จากนั้นปรับขนาดเครื่องด้วยคู่มือการเลือก.
